Fase de campo o experimental

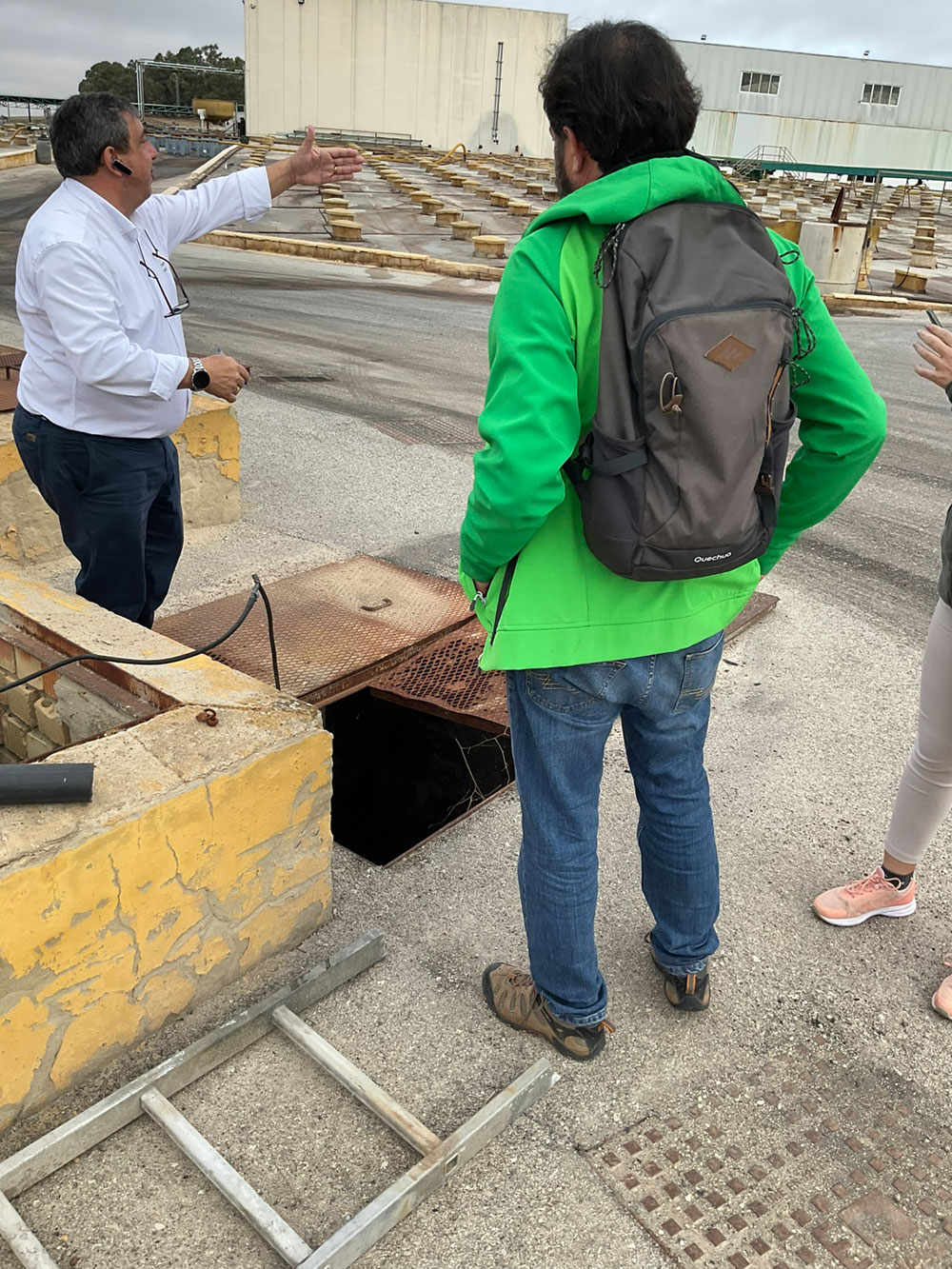

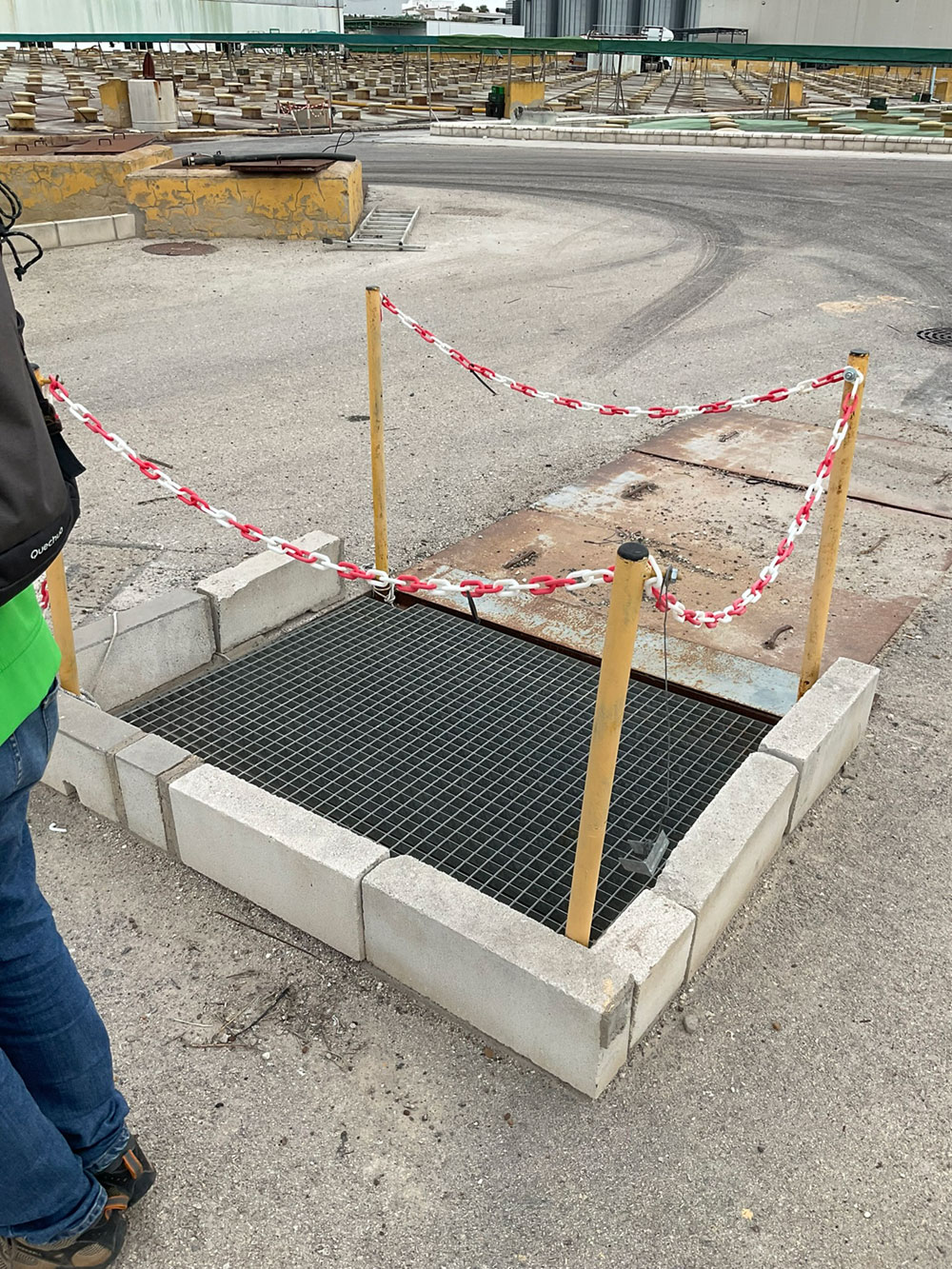

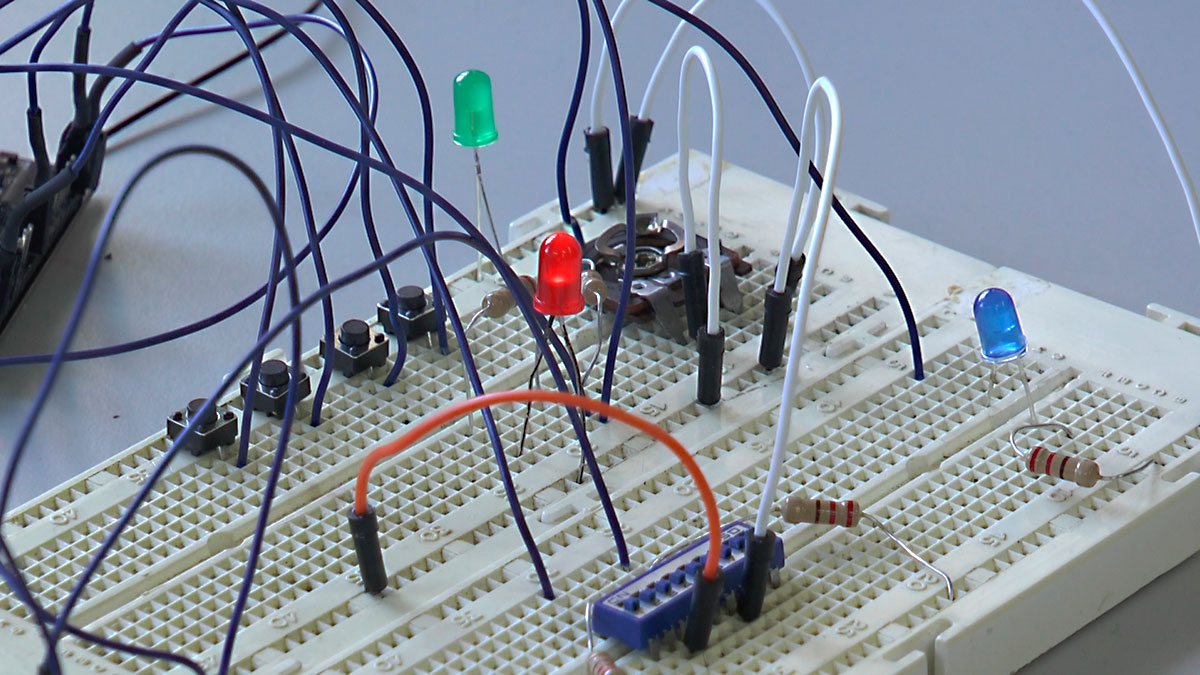

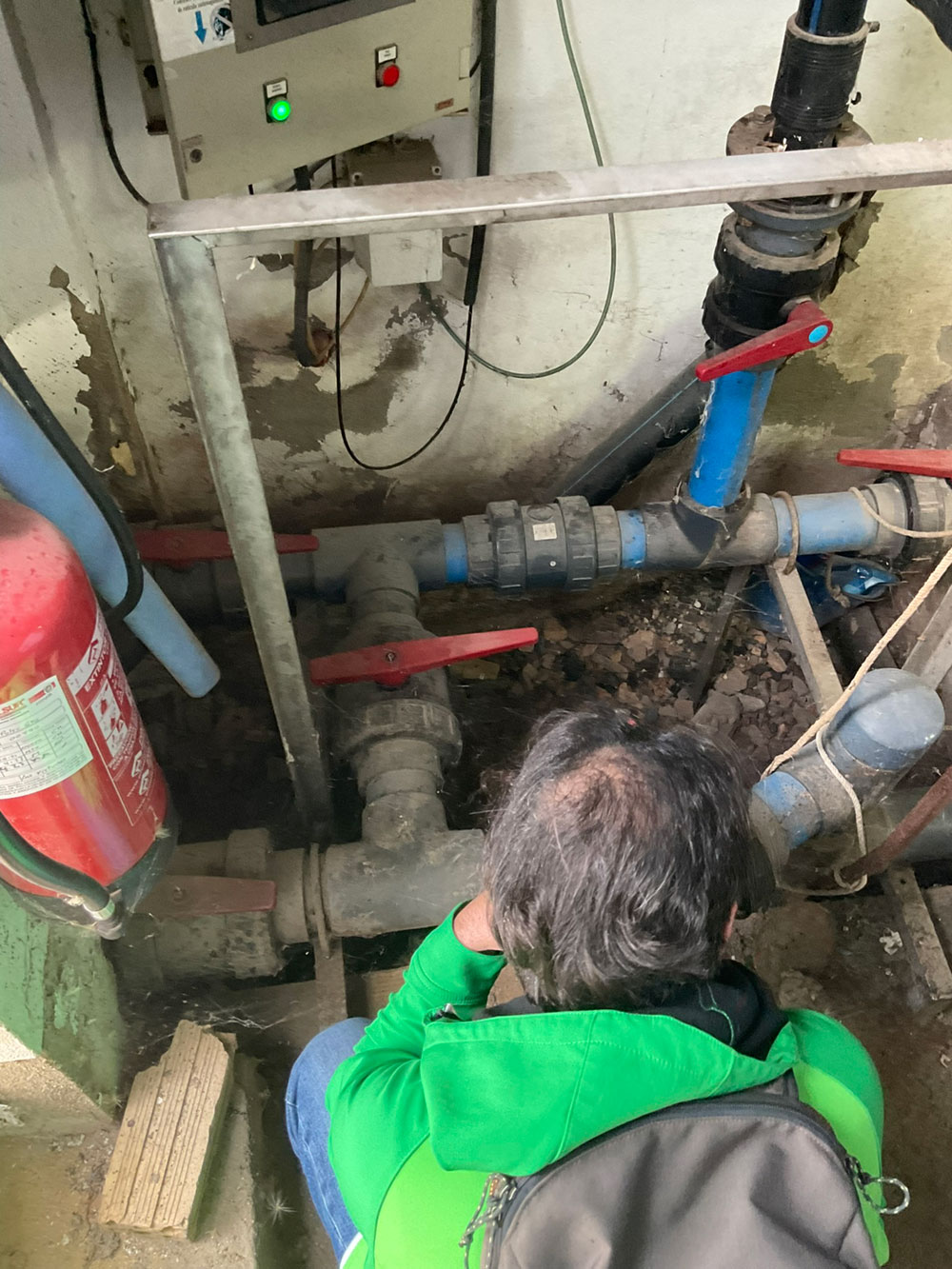

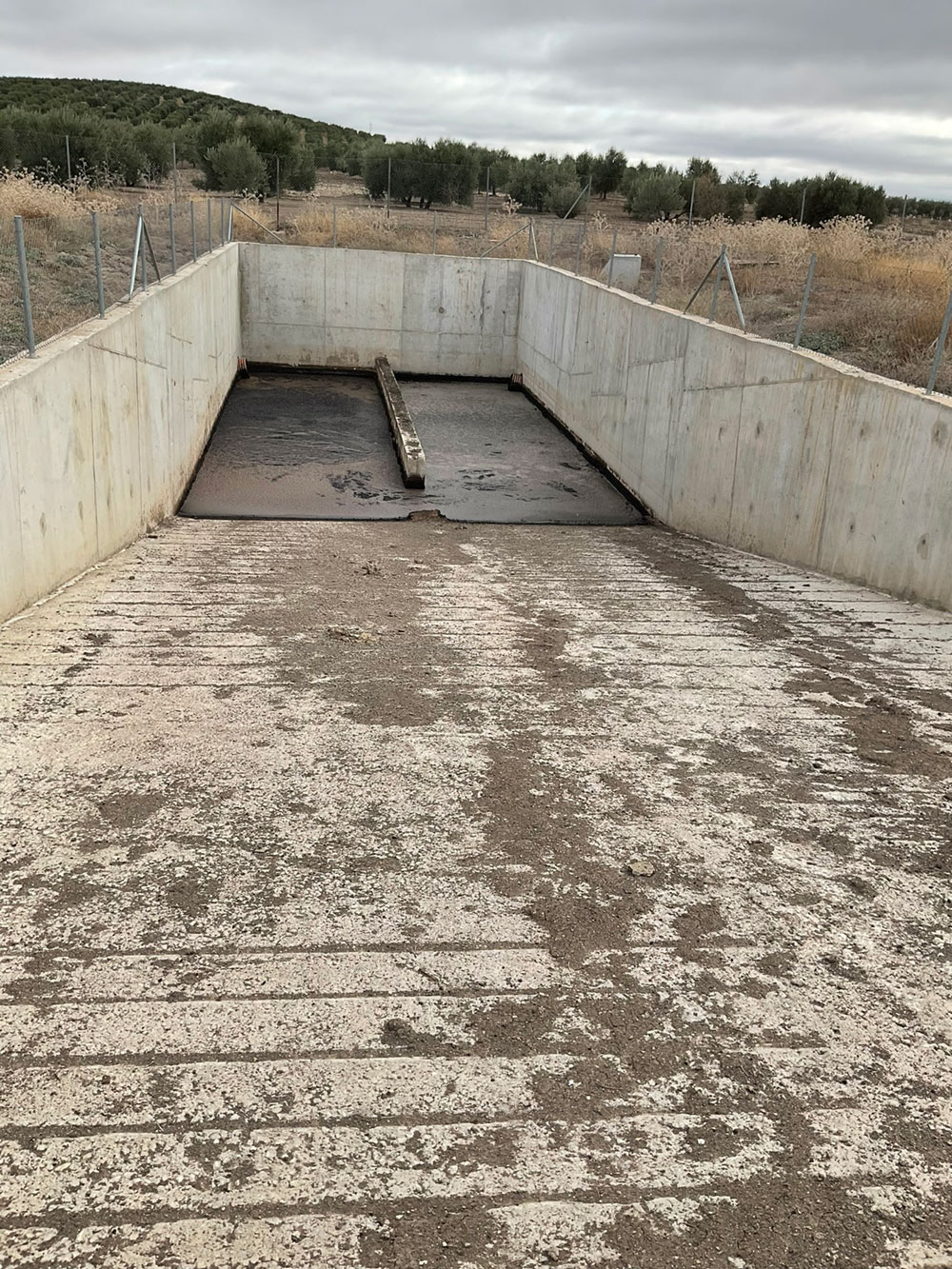

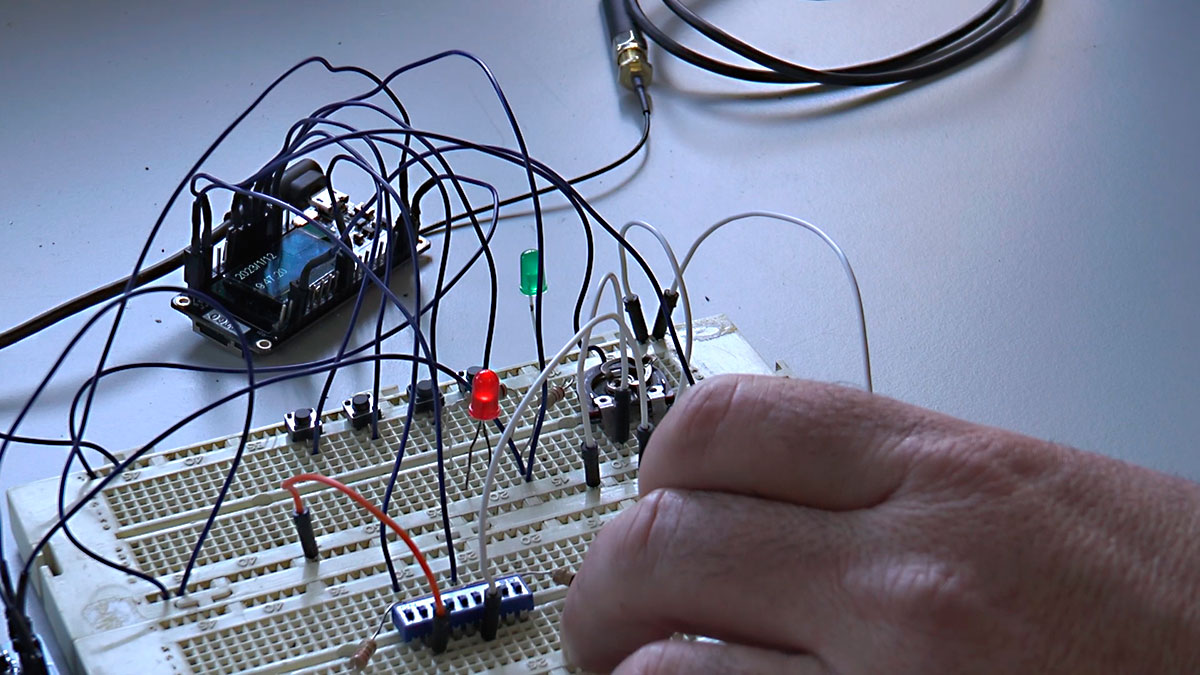

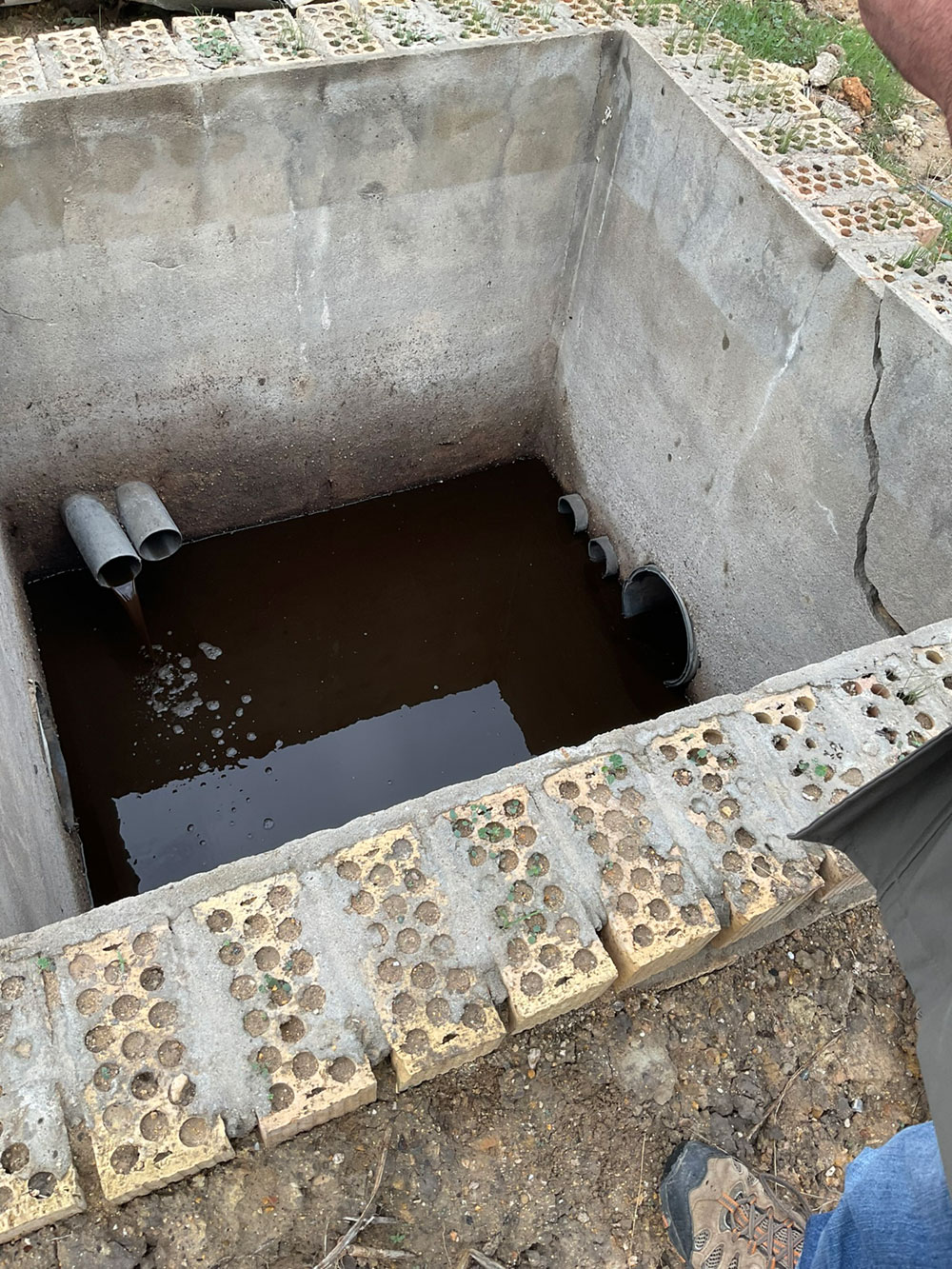

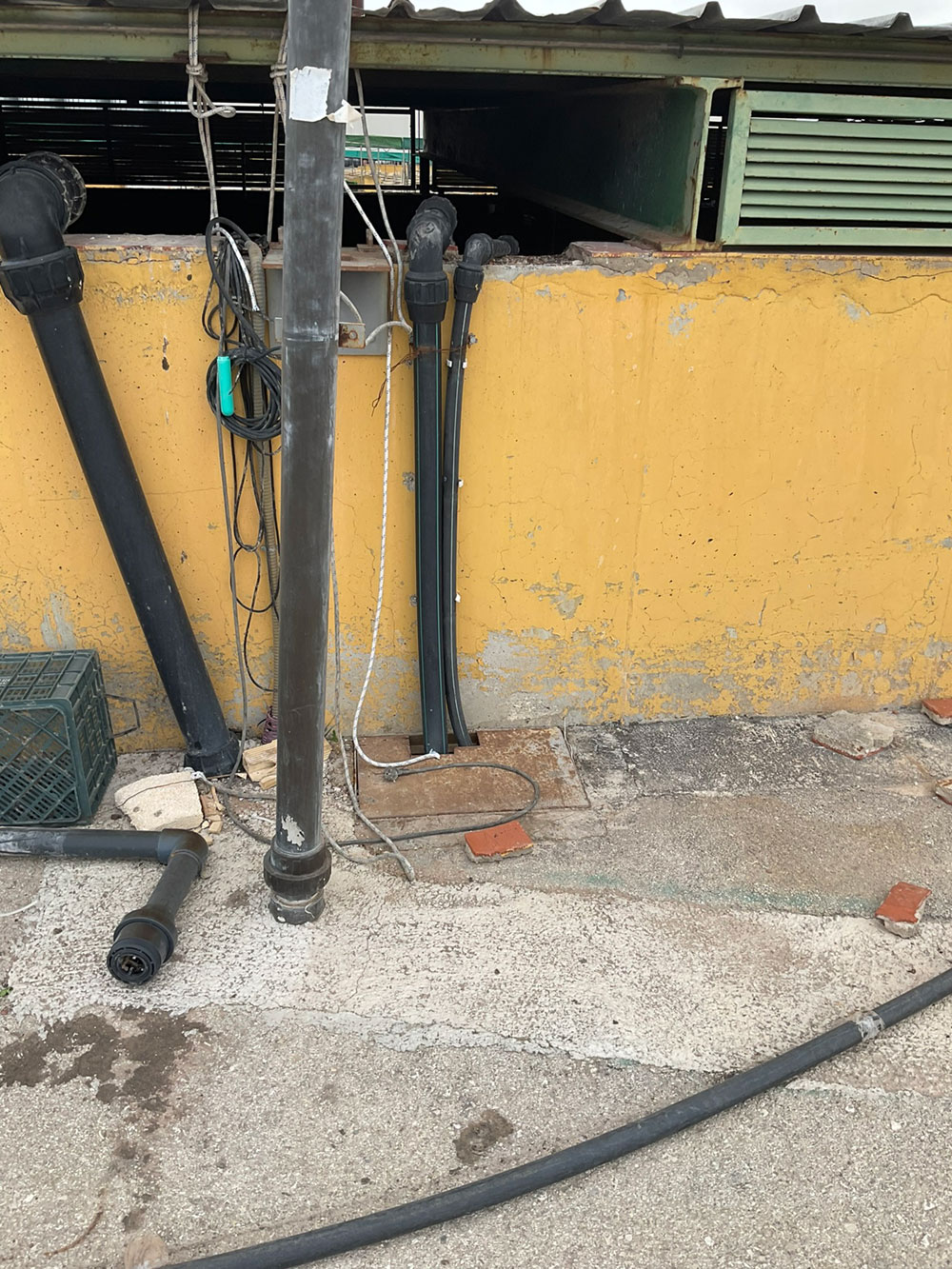

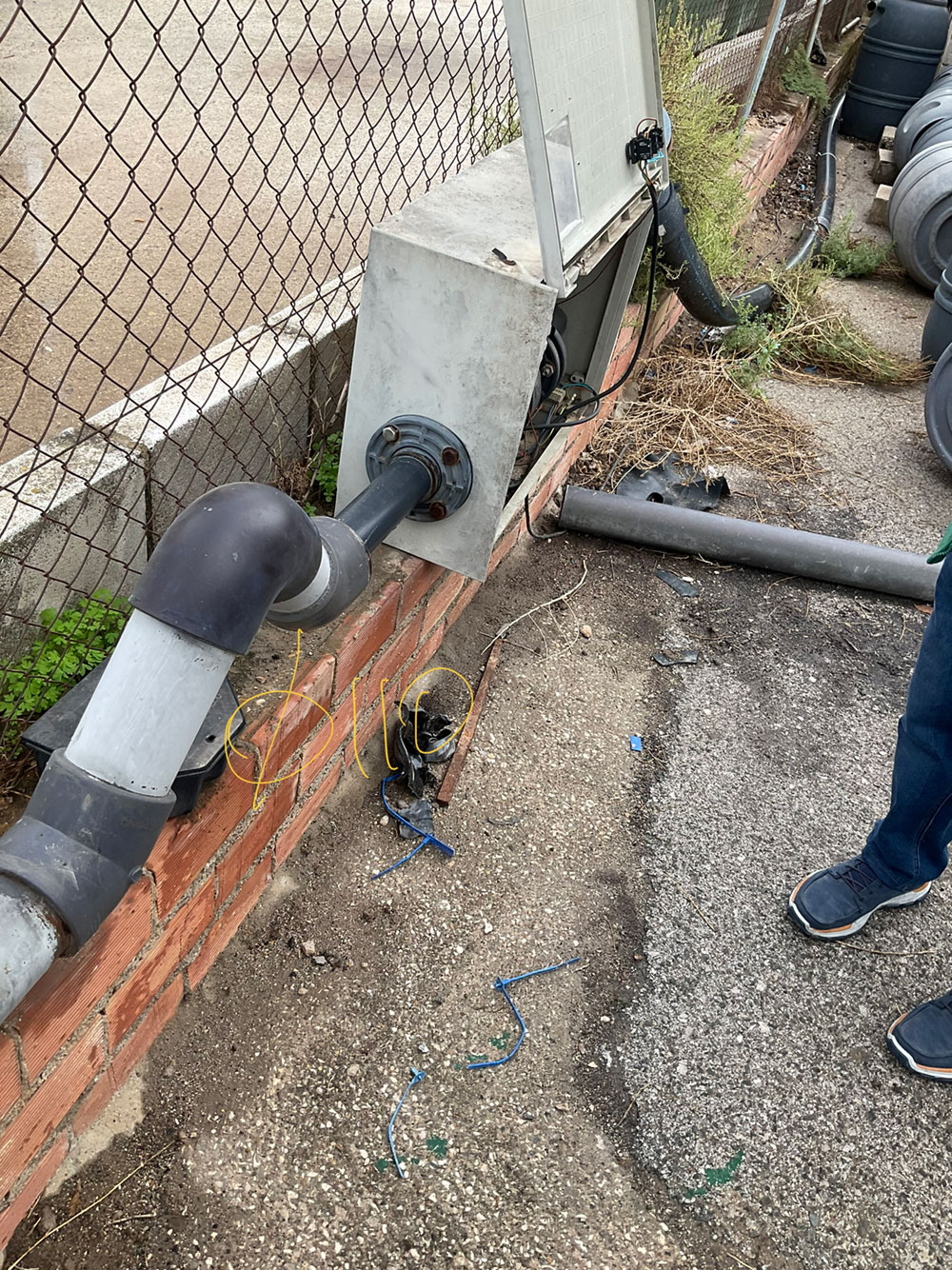

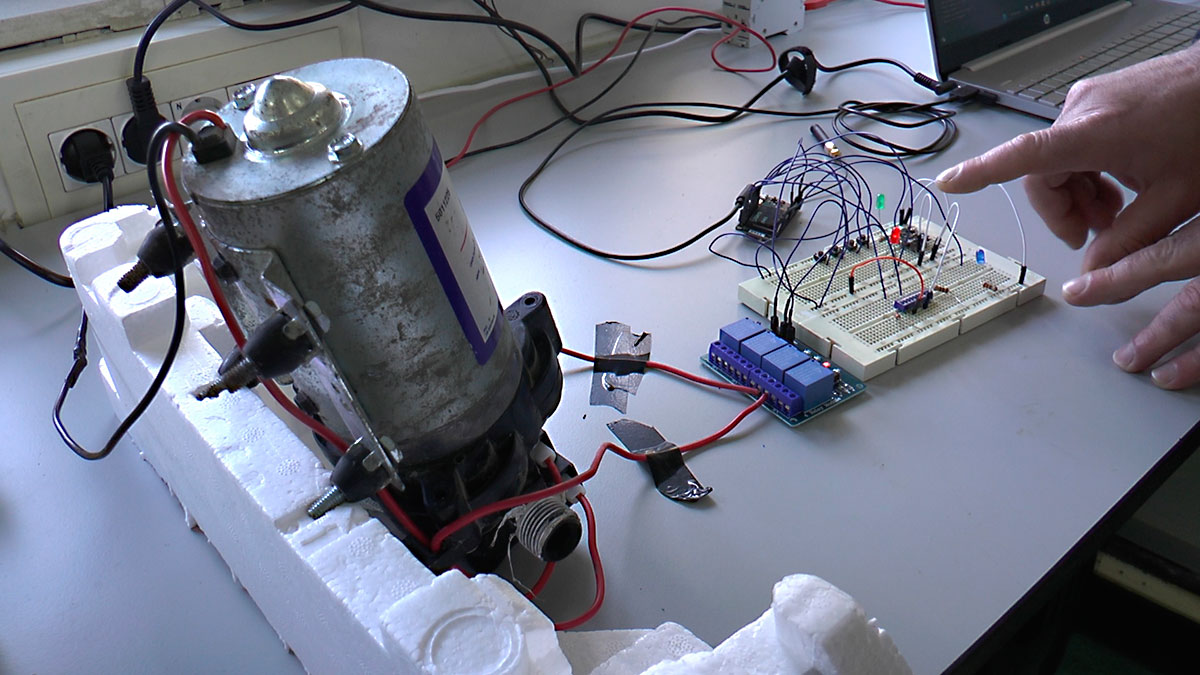

Debido a la mayor disponibilidad de personal y a la centralización de recursos se realizará un tratamiento diferenciado entre las dos entamadoras, siendo el seguimiento y registro de efluentes común a las dos. En ambos casos se instalarán caudalímetros digitales y sensores de conductividad eléctrica en los emisarios que conducen los efluentes producidos hacia las balsas de almacenamiento.Se instalará una plataforma IoT con los sensores y caudalímetros que estarán conectados a una placa de desarrollo Arduino© habilitada con comunicación inalámbrica a través de la plataforma SIGFOX© para su almacenamiento en un ordenador central. En el caso de la entamadora Las Virtudes se acoplará una electroválvula que desviará selectivamente el efluente hacia dos depósitos de almacenamiento (agua de 0-10 dS m-1 y 10-20 dS m-1)en función de la calidad del efluente, determinada esta según su valor de conductividad y turbidez, y su origen, teniendo en cuenta el almacenamiento disponible en cada uno de ellos, variable que será controlada mediante un sensor de nivel conectado a la controladora.
Los efluentes almacenados en los depósitos proporcionarán el suministro de agua para riego en los dos ensayos de campo planteados, obteniendo mezclas que no superen los 10 dS/m de conductividad.

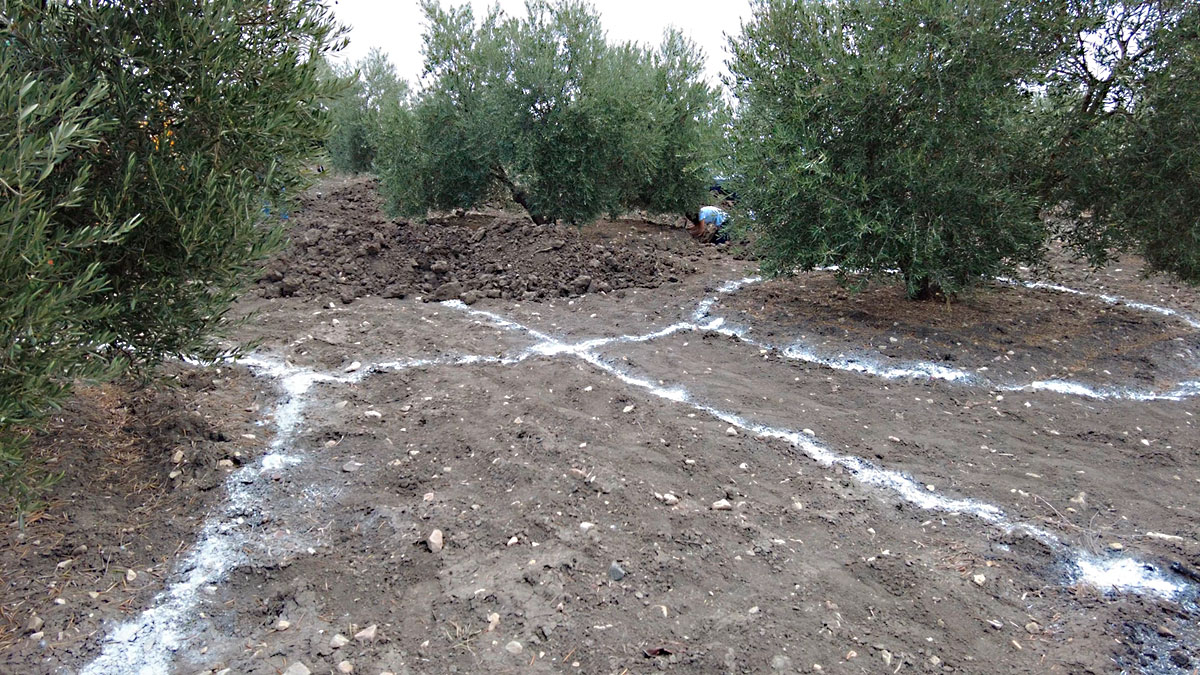

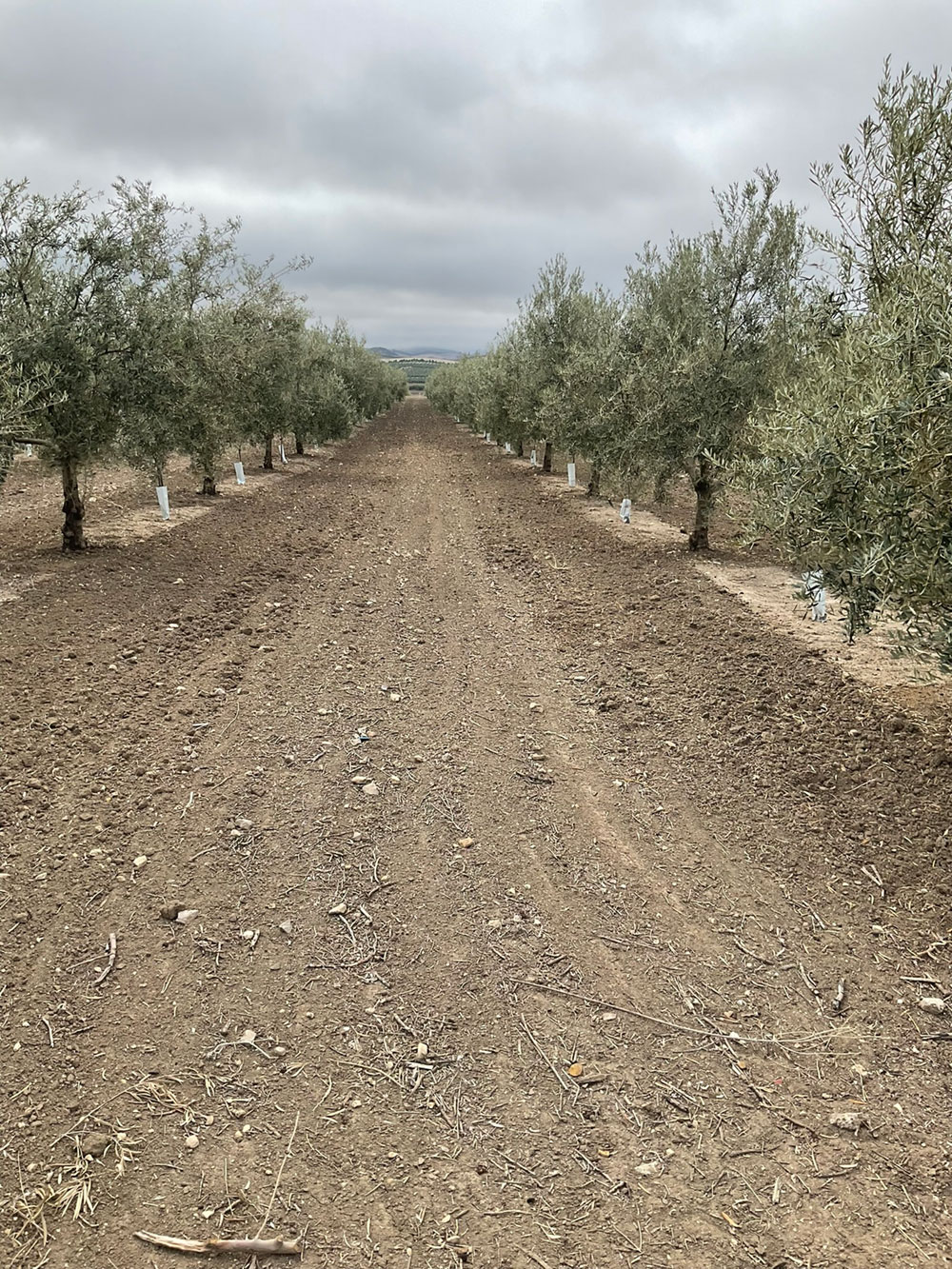

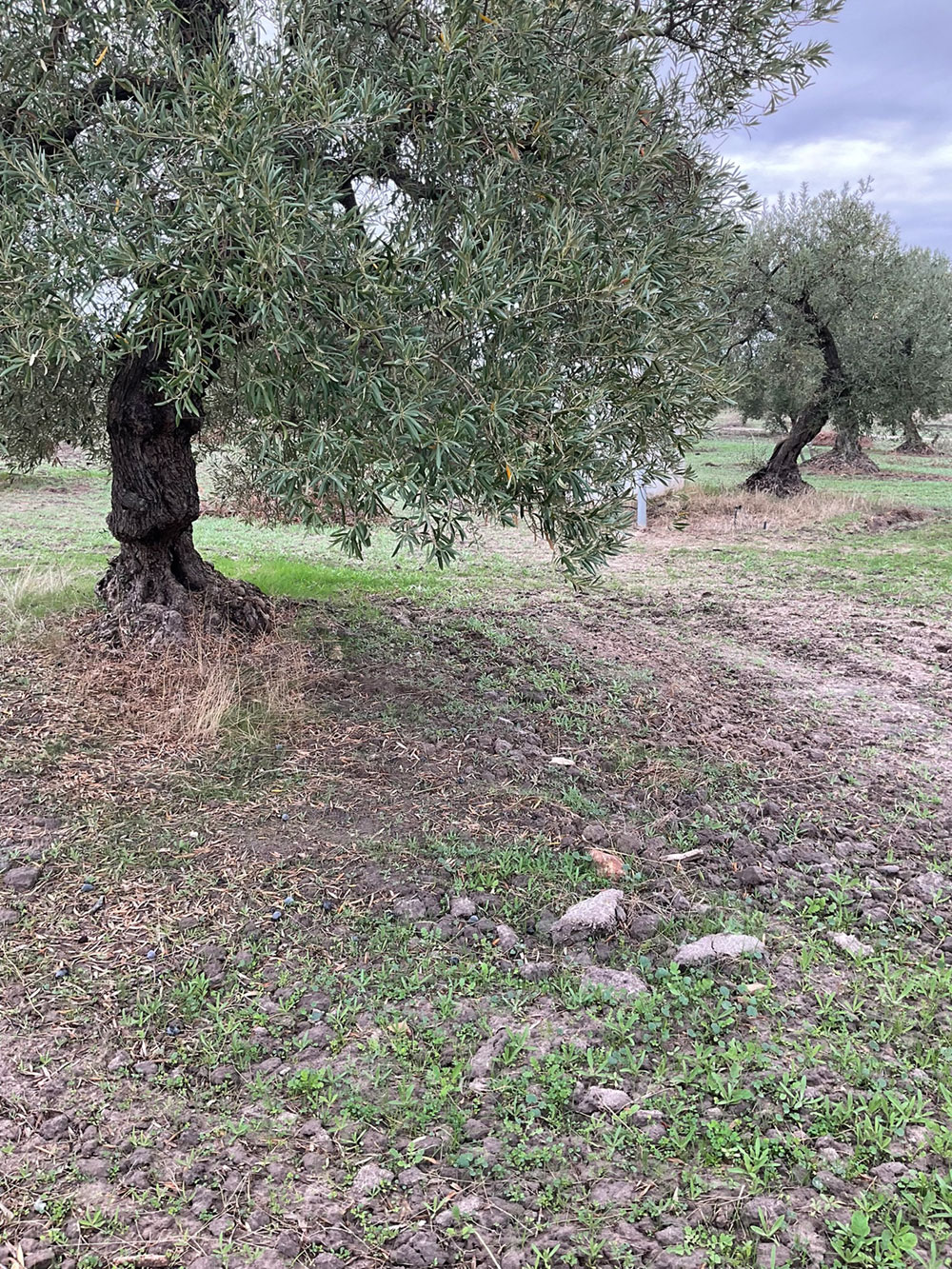

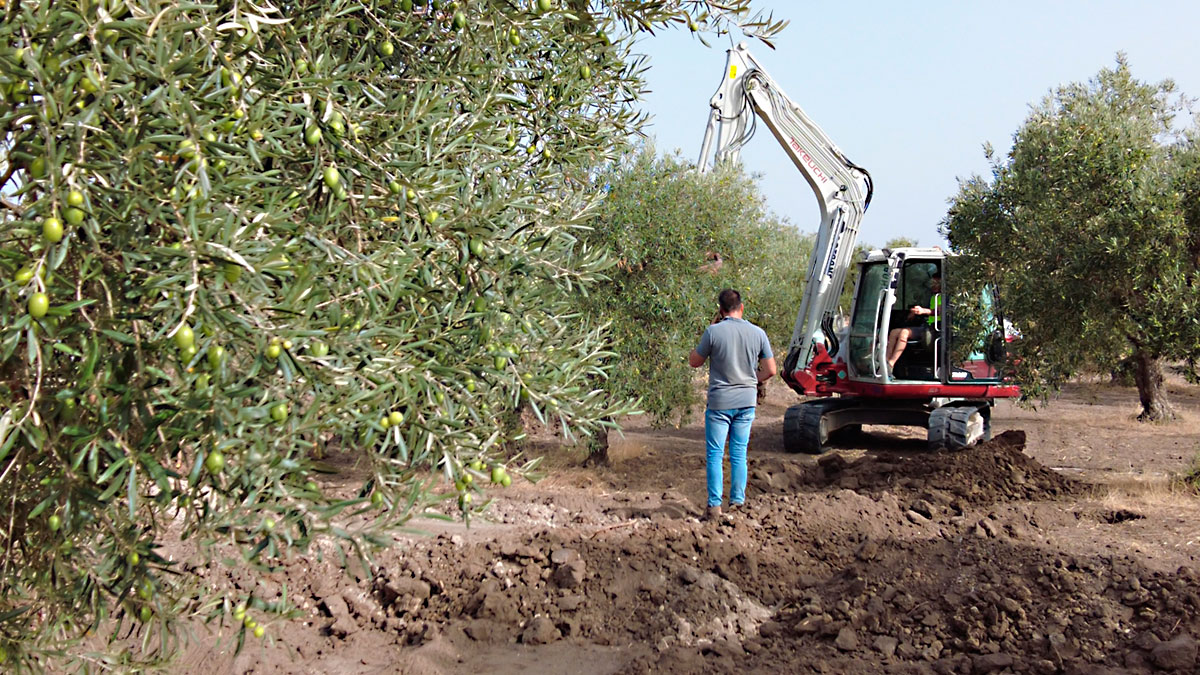

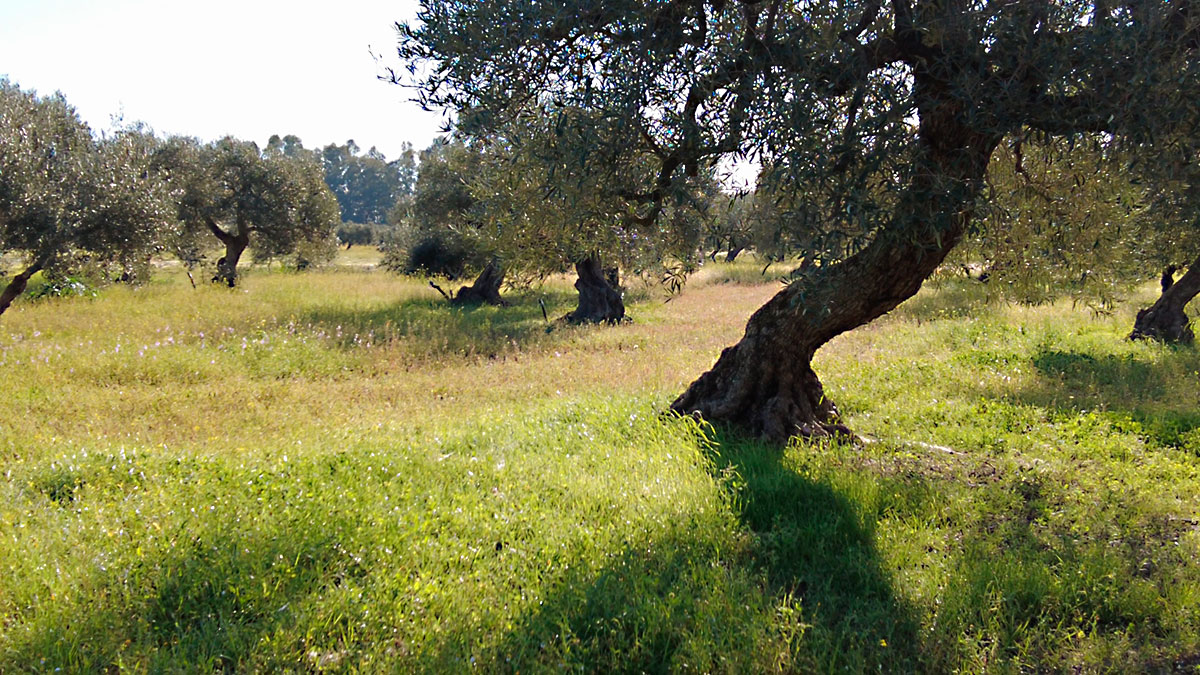

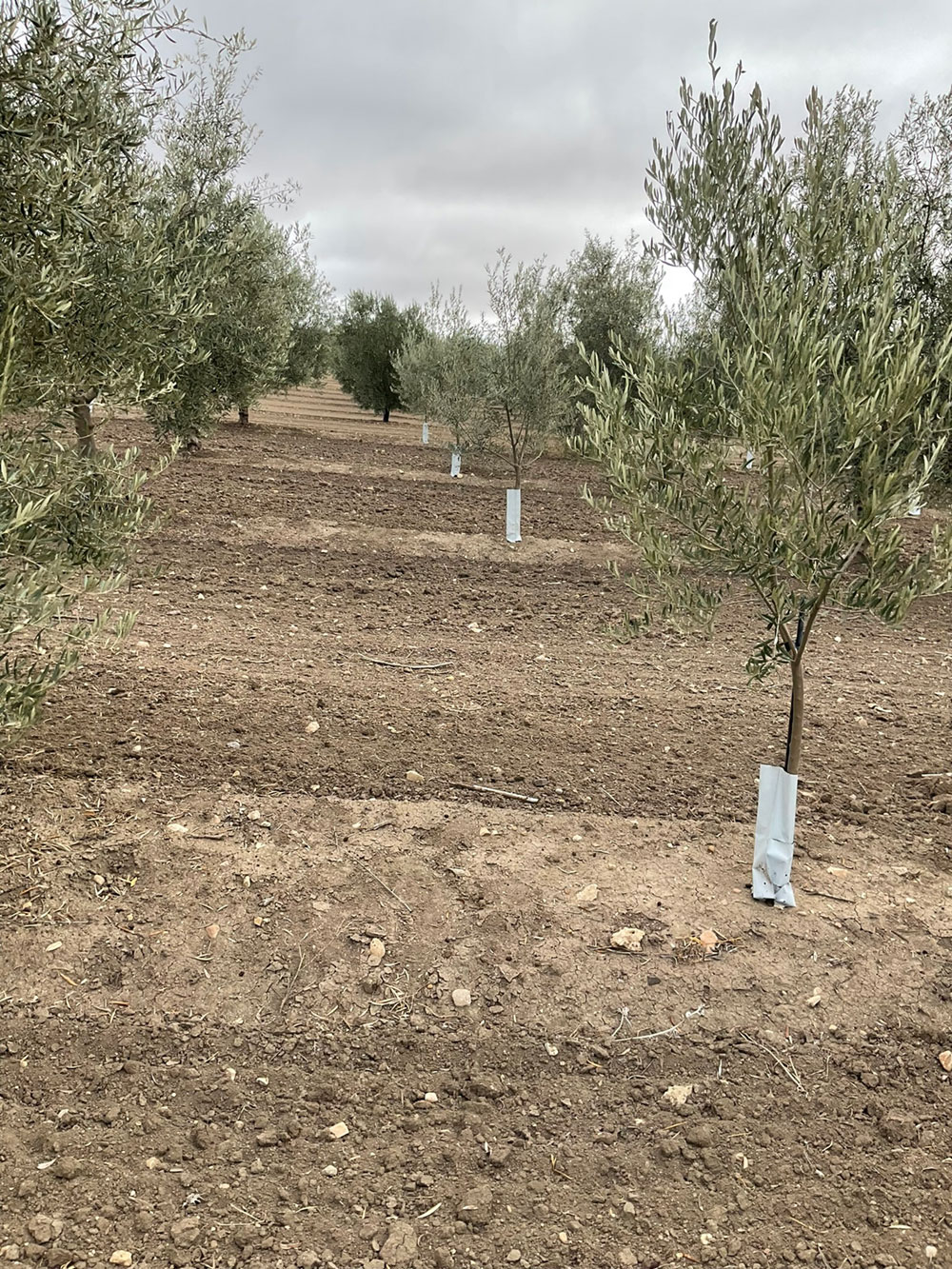

En cada una de las fincas se dispondrá de un ensayo doble, con un control sin tratamiento, para dotar de significancia estadística a los resultados y verificar las hipótesis de partida. El diseño del ensayo se muestra en la figura 2. El riego se suministrará a dos conjuntos de 3 olivos contiguos. En cada ensayo se contará con un depósito de 5 m3 que se rellenará desde los depósitos de almacenamiento en planta con camión cisterna para asegurar el riego de campaña.
Las características del agua aplicada en el riego se medirán mediante un sensor de temperatura (T) y conductividad eléctrica (CE). El depósito dispondrá de un interruptor de nivel con cable y boya para control del vaciado. Desde el depósito, el agua se distribuye mediante tuberías de distribución y porta-goteros.

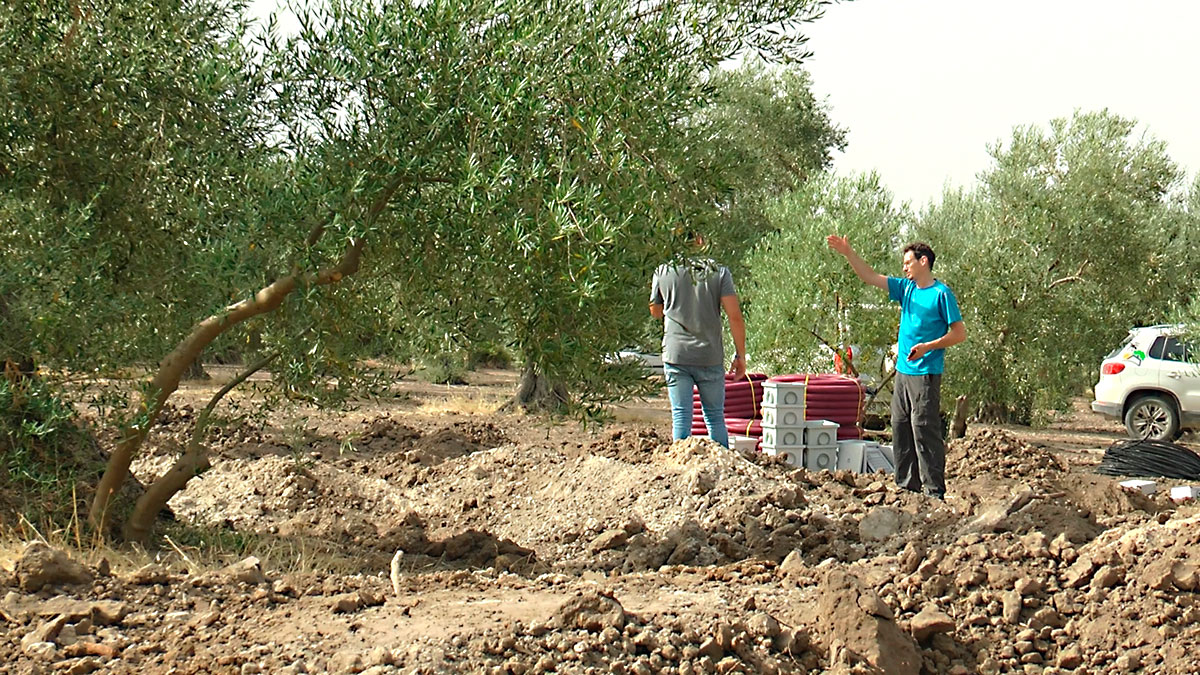

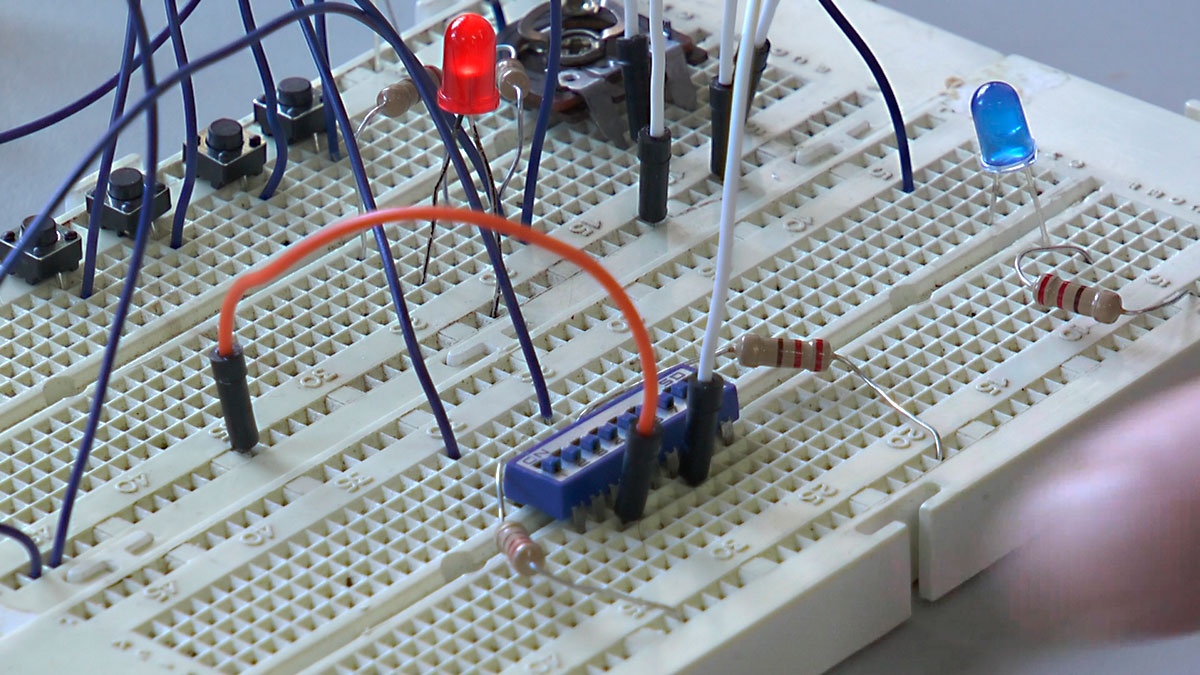

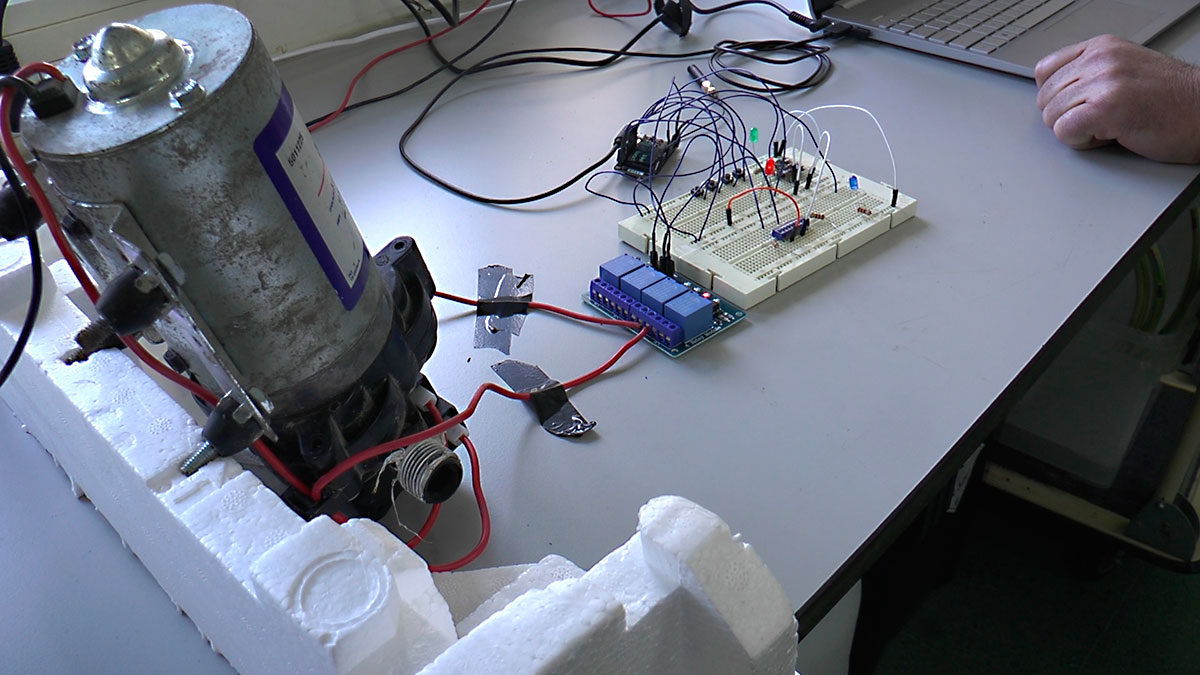

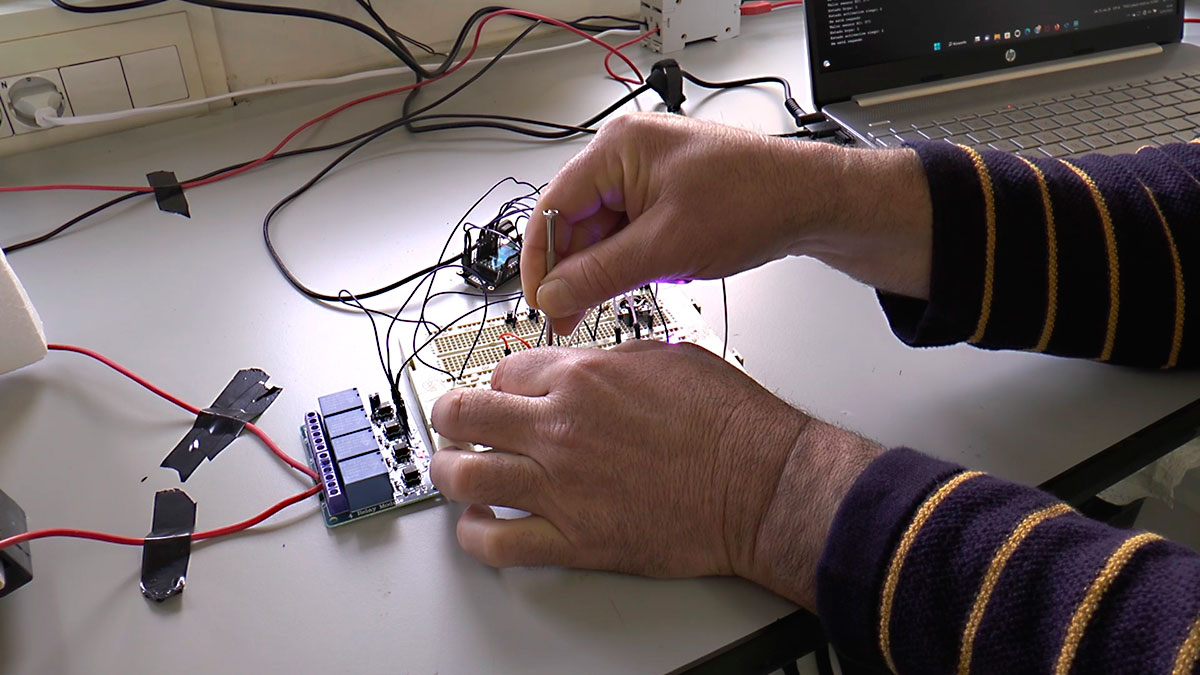

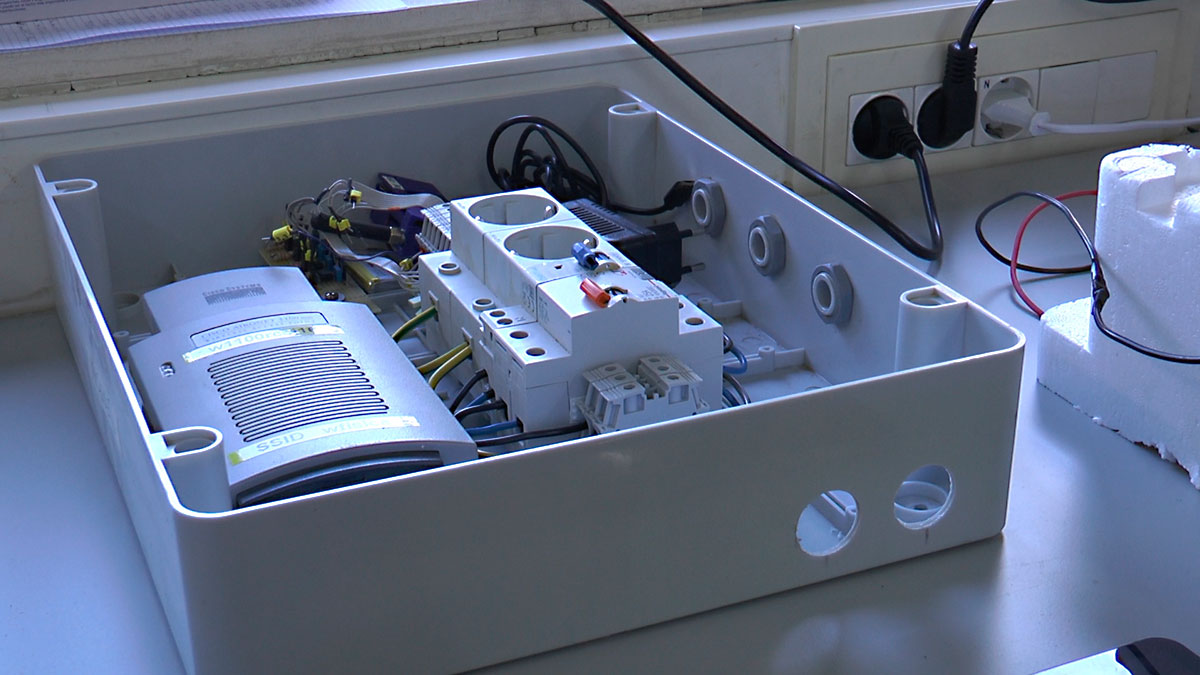

Para garantizar caudal y presión, a la salida del depósito se dispone un sistema de bombeo con placa solar y batería, y un contador conectado al sistema de registro de datos. Tanto en las zonas regadas, N1 y N2, en la muestra de control, se medirá en continuo mediante sondas la conductividad eléctrica, como índice de la concentración total de solutos, (CE), la temperatura, (T), y la humedad volumétrica, (θ), del suelo a dos profundidades distintas, en una próxima al pie de los olivos. El equipamiento se completa con un pluviómetro en cada finca para registrar la precipitación y un piezómetro para evaluar el agua percolada y su conductividad. Los sensores y actuadores del sistema estarán conectados a una plataforma IoT compuesto de una placa Local Gateway Arduino para la comunicación mediante SIGFOX al ordenador central (Fernández Ahumada, 2019). La instalación se protegerá dentro de una arqueta prefabricada para su protección.

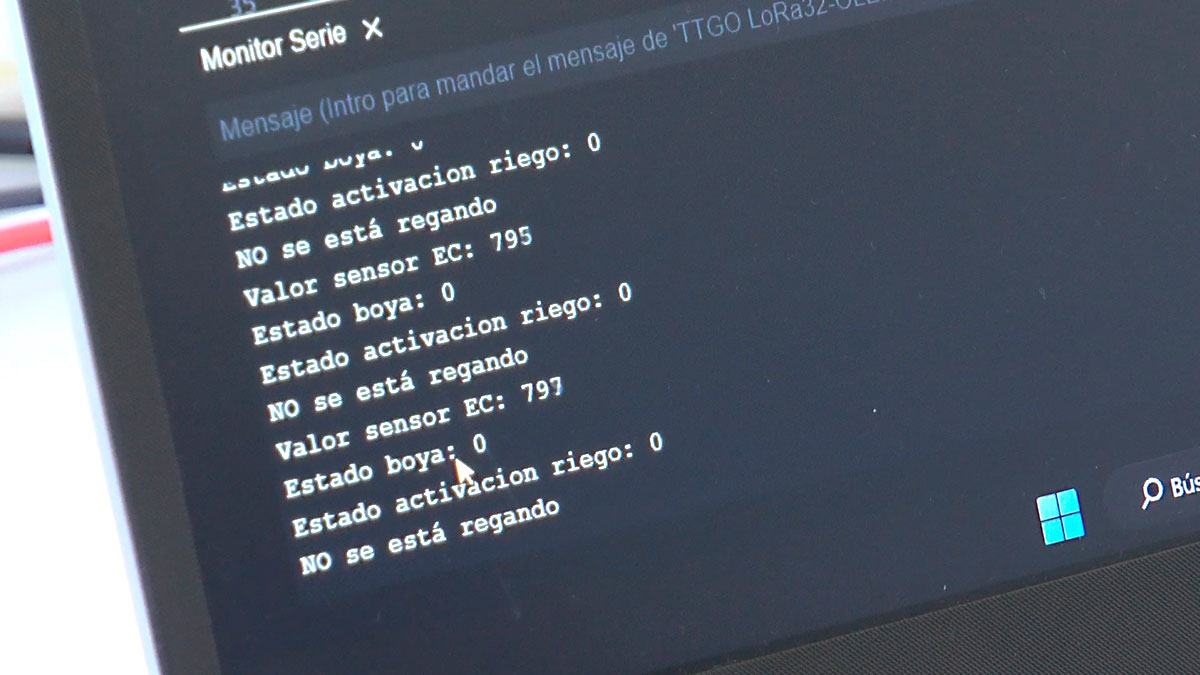

Mediante la plataforma IoT se actuará sobre el riego por goteo, instalando las correspondientes tuberías de riego. La dosis de riego se realizará de forma automática según reglas establecidas a partir de los valores de CE y humedad registrados por los sensores para no superar una CE del suelo de 10 dS/m y que el contenido de humedad se encuentre entre la capacidad de campo y punto de marchitez permanente del suelo.
Para evaluar la calidad del suelo, el agua y el cultivo se propone un seguimiento de los ensayos mediante muestreo y posterior análisis en laboratorio de:
- HoSe realizará una vez al año, en julio. Dos muestras por parcela, una muestra integrada de la hoja del olivar en riego, y una muestra integrada de la hoja del olivar en secano de referencia. En total 8 análisis.
- A Dos análisis de control por campaña y cooperativa, es decir, 8 análisis completos de agua residual.

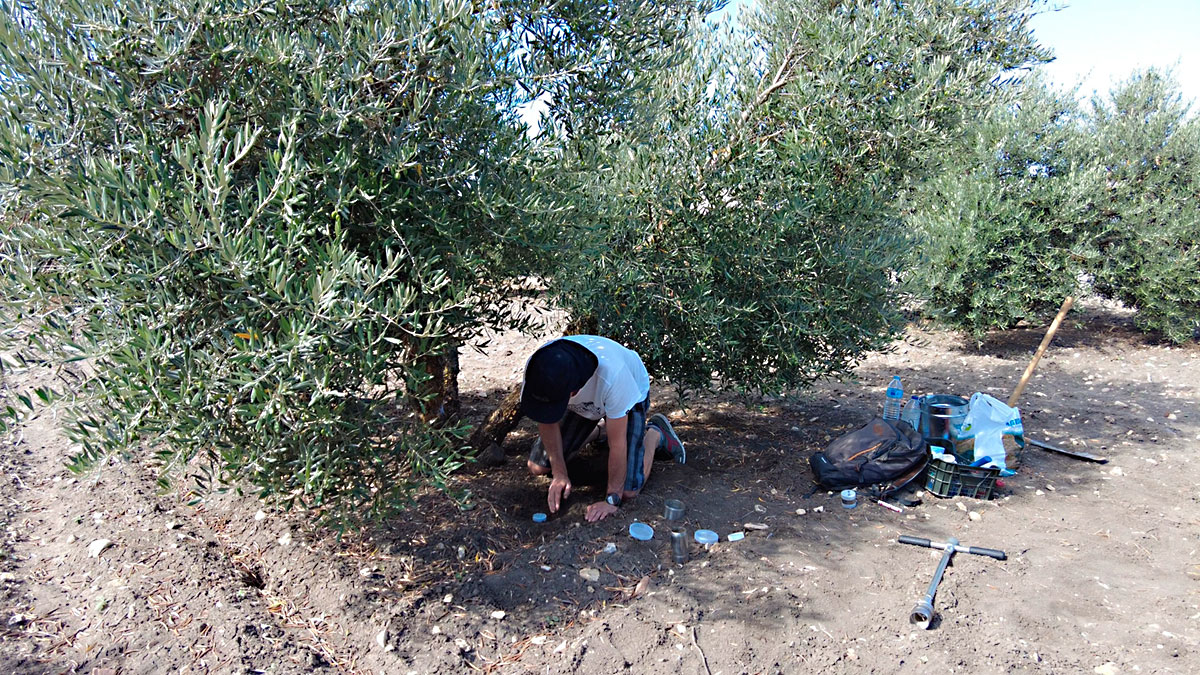

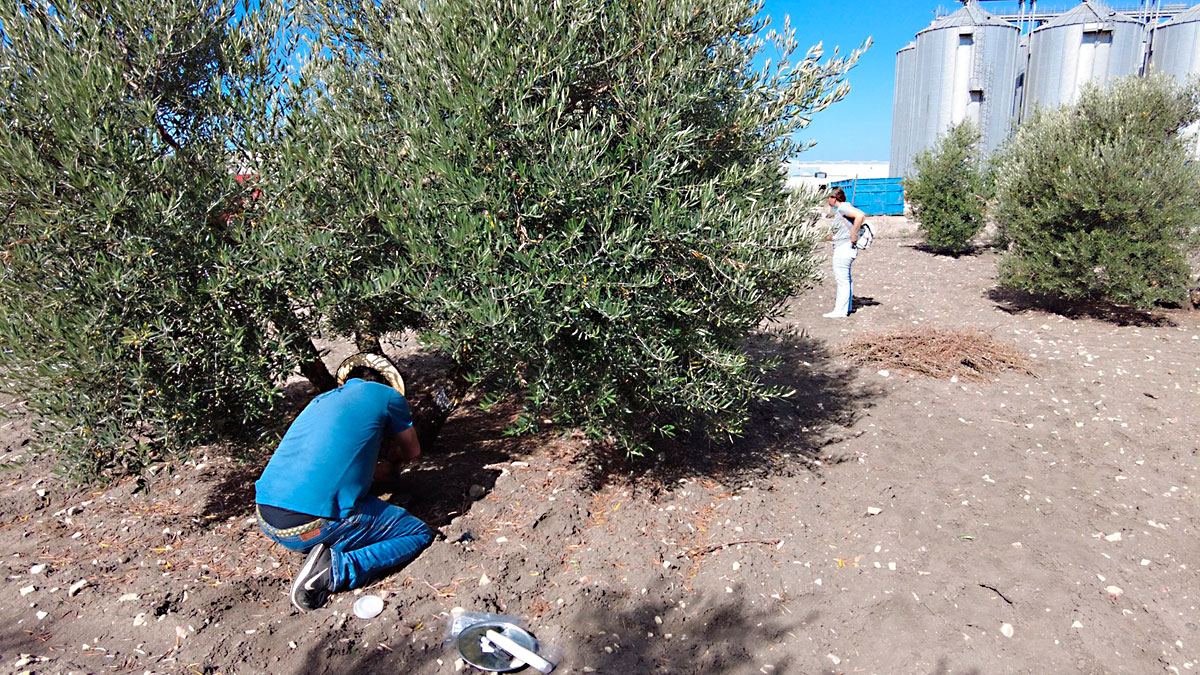

- El Análisis de calcio, magnesio, potasio y sodio del complejo de cambio, bicarbonatos, calcio, cloruros, conductividad eléctrica, magnesio, potasio, sodio y sulfatos del EPS, materia orgánica, contenido en arcilla, arena, y limo, Nitrógeno orgánico, nítrico y amoniacal. Seguimiento en varios puntos en cada parcela, en el centro entre las calles en riego, cerca del gotero y en un punto de referencia, a tres profundidades. Nueve muestras por parcela, antes de la campaña, tras la campaña y tras el lavado de las lluvias invernales.
